Siguranță fuzibilă medie tensiune ETI VVC, 24 kV, 100 A, percutor 50 N, 004255015 Eti

  • Cod: 004255015
  • Producator: Eti
  • Garantie: 24 luni

473,85 LEI / Buc

* pretul contine TVA

Plata în 12 rate fara dobandă

Rata de 39,48 LEI / luna

Cumpara acum, plateste mai tarziu prin

Verificare colet la livrare

Plata in 12 rate fara dobanda

Cadouri garantate la comenzi de peste 250 RON

Transport gratuit la comenzi de peste 300 RON

Descriere produs

ETI 004255015, model VVC 24kV/100A, este un cartuș fuzibil de medie tensiune din seria VVC, cu tensiune nominală 24 kV și curent nominal 100 A. Are percutor de 50 N și capacitate nominală de rupere în curent alternativ 63 kA. Seria VV THERMO este de tip back-up, pentru protecția echipamentelor de medie tensiune în domeniul de curenți specificat de producător.

Caracteristici tehnice

  • Cod ETI: 004255015.
  • Model: VVC 24kV/100A; tip VVC.
  • Tensiune nominală AC: 24 kV.
  • Curent nominal: 100 A.
  • Capacitate de rupere AC: 63 kA.
  • Percutor: 50 N.
  • Caracteristică de protecție: back-up, conform catalogului VV THERMO.
  • Standard de referință: IEC 60282-1.

Funcționare și alegere

La un curent de defect din domeniul admis, elementul fuzibil întrerupe circuitul, iar percutorul poate acționa mecanismul compatibil al celulei. Se verifică tensiunea, curentul, curba timp–curent, curentul minim de rupere și coordonarea cu protecțiile instalației. O siguranță back-up nu garantează întreruperea tuturor supracurenților mici; aceștia necesită protecția coordonată din proiect.

Exemple de utilizare

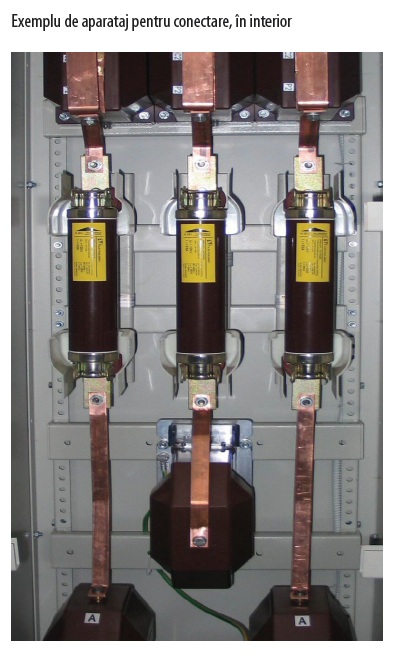

  • Înlocuirea cartușului ETI 004255015 într-o celulă de medie tensiune proiectată pentru 24 kV și 100 A, după verificarea dimensiunilor și a mecanismului cu percutor de 50 N.
  • Protecția unui echipament de medie tensiune cu siguranțe VVC, dacă studiul de coordonare confirmă această referință și capacitatea de rupere 63 kA.

Întrebări frecvente

1. Curentul nominal reprezintă și curentul minim de rupere?

Nu. 100 A este curentul nominal al acestui cartuș. Curentul minim de rupere este un parametru separat al siguranței back-up și trebuie verificat în documentația de coordonare.

2. Ce rol are percutorul de 50 N?

Percutorul transmite mecanic acționarea după funcționarea siguranței, dacă suportul sau celula are mecanism compatibil. Nu înlocuiește verificarea coordonării protecțiilor și a schemei celulei.

Documentație: Fișă oficială ETI, cod 004255015: https://www.etigroup.eu/products-services/004255015 ; catalog VV THERMO: https://www.etigroup.eu/images/userfiles/en-GB/documents/products/energy/High-voltage-fuse-links.pdf
