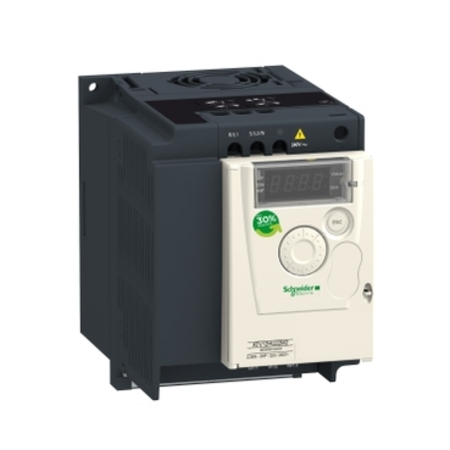

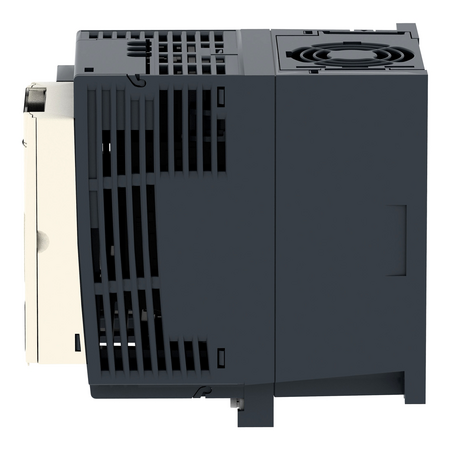

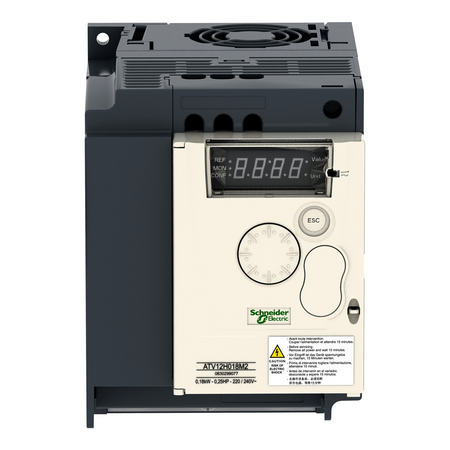

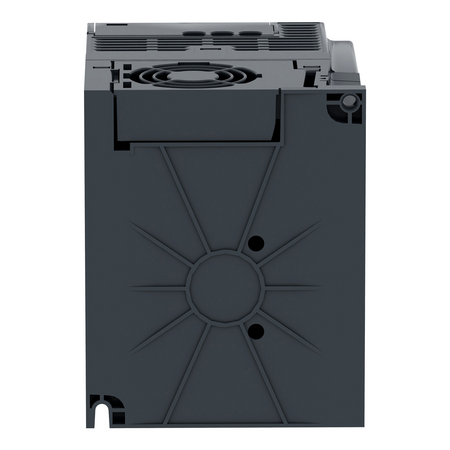

Variator de viteza ATV12, 1.5kW, 2hp, 200..240V, trifazat cu radiator Schneider

Descriere produs

gama de produse: Altivar 12
Tip produs sau componenta: Variator de viteza
aplicatie specifica produsului: Aparat simplu
mod de montare: Cabinet mount
Port protocol de comunicatie: Modbus
frecventa de alimentare: 50/60 Hz +/- 5 %
[Us] tensiune nominala de alimentare: 200...240 V - 15...10 %
curent nominal de iesire: 7,5 A
putere motor kW: 1,5 kW
putere motor hp: 2 CP
filtru EMC: Fara filtru EMC
grad de protectie IP: IP20
putere motor hp: 2 CP
numar intrare discreta: 4
numar iesire discreta: 2
numarul intrarii analogice: 1
numarul iesirii analogice: 1
numarul iesirii releu: 1
interfata fizica: RS 485 cu 2 fire
tipul conectorului: 1 RJ45
curent la iesire continuu: 7,5 A la 4 kHz
metoda de acces: Server serial Modbus
frecventa de iesire a convertizorului: 0,5…400 Hz
gama de viteza: 1…20
perioada de esantionare: 20 ms, toleranţă +/- 1 ms pentru intrare logica
10 ms pentru ieşire analogică
eroare de liniaritate: +/- 0.3 % of maximum value pentru ieşire analogică
rezolutia frecventei: Intrare analogică convertor A/D, 10 biţi
Unitate de afisare 0.1 Hz
constanta de timp: 20 ms +/- 1 ms pentru schimbarea referinţei
rata de transmisie: 9.6 kbit/s
19.2 kbit/s
38.4 kbit/s
cadrul de transmisie: RTU
numarul de adrese: 1…247
format date: 8 biti, configurabil impar, par sau fara paritate
serviciu de comunicare: Read holding registers (03) 29 words
Scriere un sigur registru (06) 29 words
Write multiple registers (16) 27 words
Read/write multiple registers (23) 4/4 words
Identificare dispozitiv de citire (43)
tip de polarizare: Fara impedanta
4 quadrant operation possible: Fals
profil de control al motorului asincron: Raportul tensiune/frecventa la patrat
Raport tensiune/frecventa (V/f)
Control vector de flux fara senzori
frecventa maxima de iesire: 4 kHz
cuplu excesiv tranzitoriu: 150…170 % of nominal motor torque depending on drive rating and type of motor
rampe de accelerare si decelerare: Liniar de la 0 la 999,9 s
U
S
compensare alunecare motor: Reglabil
Presetarein fabrica
frecventa de comutare: 2...16 kHz reglabil
4...16 kHz cu
frecventa de comutare nominala: 4 kHz
franare sau imobil: Cu injectie c.c.
Brake chopper integrated: Fals
curent de linie: 11,1 A la 100 V (pentru sarcini grele)
9,3 A la 120 V (pentru sarcini grele)
Curent maxim de intrare: 9,3 A
Maximum output voltage: 240 V
putere aparenta: 3,9 kVA la 240 V (pentru sarcini grele)
curent tranzitoriu maxim: 11,2 A in timpul 60 s (pentru sarcini grele)
12,4 A in timpul 2 s (pentru sarcini grele)
frecventa retea electrica: 50...60 Hz
Relative symmetric network frequency tolerance: 5 %
curent de scurtcircuit prezumat Isc: 5 kA
Base load current at high overload: 7,5 A
puterea disipata in W: Forced cooling 73,0 W
cu functia de siguranta Safely Limited Speed (SLS): Fals
cu functia de siguranta Safe brake management (SBC/SBT): Fals
cu functia de siguranta Safe Operating Stop (SOS): Fals
cu functia de siguranta Safe Position (SP): Fals
cu functia de siguranta Safe programmable logic: Fals
cu functia de siguranta Safe Speed Monitor (SSM): Fals
cu functia de siguranta Safe Stop 1 (SS1): Fals
cu functia de siguranta Safe Stop 2 (SS2): Fals
cu functia de siguranta Safe torque off (STO): Fals
cu functia de siguranta Safely Limited Position (SLP): Fals
cu functia de siguranta Safe Direction (SDI): Fals
tip de protectie: Supratensiune in linia de alimentare
Scăderea tensiunii de alimentare
Supracurent intre fazele de ieşire şi pămant
Protectie la supraincalzire
Scurtcircuit intre fazele motorului
Against input phase loss in three-phase
Thermal motor protection via the drive by continuous calculation of I²t
cuplu de strangere: 1,2 N.m
izolatie: Electricintre alimentare si control
Cantitate pe set: Set de 1
latime: 105 mm
inaltime: 143 mm
adancime: 131,2 mm
greutate neta: 1,2 kg
altitudinea de functionare: <= 1000 m fără declasare
> 1000...3000 m cu declasarea curentului cu 1 % pe 100 m
pozitie de operare: Vertical +/- 10 grade
certificari produs: NOM
CSA
C-Tick
UL
GOST
RCM
KC
marcaj: CE
standarde: UL 508C
UL 618000-5-1
IEC 61800-5-1
IEC 61800-3
stil de asamblare: Cu radiator
compatibilitate electromagnetica: Tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel 4 conforming to IEC 61000-4-4
Test de imunitate la descarcari electrostatice nivel 3 conforming to IEC 61000-4-2
Imunitate la perturbaţii conduse nivel 3 conforming to IEC 61000-4-6
Test de imunitate la frecventa radio radiata nivel 3 conforming to IEC 61000-4-3
Test de imunitate la supratensiuni nivel 3 conforming to IEC 61000-4-5
Test de imunitate la căderi de tensiune şi intreruperi conforming to IEC 61000-4-11
clasa de mediu (in timpul functionarii): Clasa 3C3 in conformitate cu IEC 60721-3-3-3
Clasa 3S2 in conformitate cu IEC 60721-3-3-3
acceleratia maxima in cazul unui impact de soc (in timpul functionarii): 150 m/s² la 11 ms
acceleratia maxima sub tensiune de vibratie (in timpul functionarii): 10 m/s² la 13...200 Hz
deformarea maxima sub sarcină vibratorie (in timpul functionarii): 1.5 mm la 2...13 Hz
volumul aerului de racire: 14,8 m3/h
categorie de supratensiune: Class III
bucla de reglare: Regulator PID reglabil
emisie electromagnetica: Emisii radiate environment 1 category C2 conformitate cu IEC 61800-3 2...16 kHz cablu de motor ecranat
Emisii conduse with additional EMC filter environment 1 category C1 conformitate cu IEC 61800-3 4...12 kHz cablu de motor ecranat Emisii conduse with additional EMC filter environment 1 category C2 conformitate cu IEC 61800-3 4...12 kHz cablu de motor ecranat Emisii conduse with additional EMC filter environment 2 category C3 conformitate cu IEC 61800-3 4...12 kHz cablu de motor ecranat rezistenta la vibratii: 1 gn (f = 13…200 Hz) conformitate cu IEC 60068-2-6
1.5 mm varf la varf (f = 3…13 Hz) - variator nemontat pe şina DIN simetrică - conformitate cu IEC 60068-2-6
rezistenta la socuri: 15 gn pentru 11 ms conformitate cu IEC 60068-2-27
umiditate relativa: 5…95 % fără condensare conformitate cu IEC 60068-2-3
5…95 % fără stropi de apă conformitate cu IEC 60068-2-3
nivel de zgomot: 50 dB
Grad de poluare: 2
Temperatura de transport a aerului ambiental: -25…70 °C
temperatura ambientala de utilizare: -10…50 °C fără declasare
50…60 °C cu declasarea curentului 2.2 % per °C
temperatura ambietala pentru depozitare: -25…70 °C
