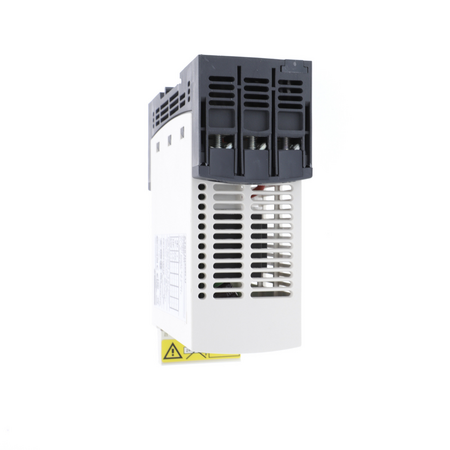

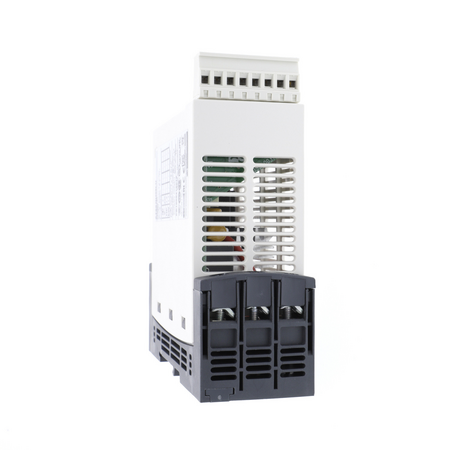

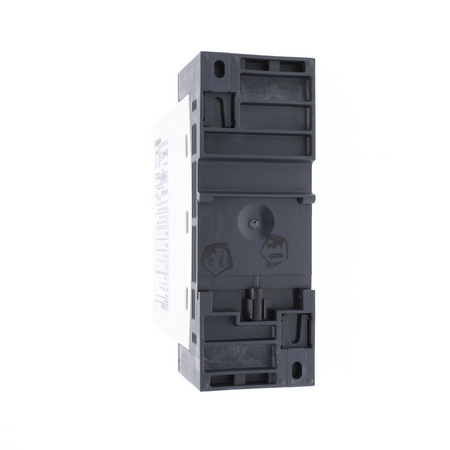

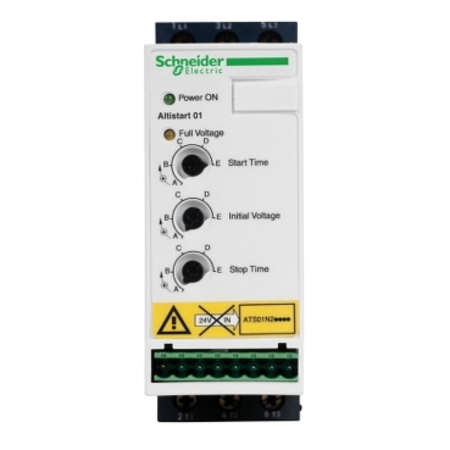

Soft Starter pentru Motor Asincron, Ats01, 6 A, 460, 480 V Schneider

Descriere produs

gama de produse: Altistart 01
Tip produs sau componenta: Declansator lent
destinatie produs: Motoare asincrone
aplicatie specifica produsului: Aparat simplu
nume scurt al dispozitivului: ATS01
numar faze in retea: 3 faze
[Us] tensiune nominala de alimentare: 460...480 V - 10...10 %
putere motor hp: 2 CP, 3 faze la 460...480 V
3 CP, 3 faze la 460...480 V
Curent nominal demaror: 6 A
categorie de utilizare: AC-53B conformitate cu EN/IEC 60947-4-2
consum de curent: 30 A la sarcină nominală
tip de pornire: Pornire cu rampa de tensiune
puterea disipata in W: 4 W la sarcină nominală şi la sfarşitul pornirii
64 W in starea de tranziţie
stil de asamblare: Cu radiator
functie disponibila: Sunt integrat
limite tensiune de alimentare: 414…528 V
frecventa de alimentare: 50...60 Hz - 5...5 %
frecventa retea electrica: 47.5...63 Hz
tensiune de iesire: <= tensiunea de alimentare
tensiune circuit de comanda: Inclus in demaror
ora de pornire: 1 s / 100
5 s / 20
10 s / 10
Reglabil de la 1 la 10 s
simbol timp decelerare: Reglabil de la 1 la 10 s
cuplu initial: 30...80 % din cuplul initial al motorului conectat direct la linia de alimentare
tip de intrare discreta: Logic (LI1, LI2, BOOST) stop, run şi susţinere a funcţiei de pornire <= 8 mA 27 kOhm
tensiune de intrare discreta: 24...40 V
logica de intrare discreta: Pozitiv LI1, LI2, BOOST < 5 V şi <= 0.2 mA > 13 V, >= 0.5 mA
curent iesire discreta: 2 A DC-13
3 A AC-15
tip de iesire discreta: Logică colector deschis LO1 sfarşitul semnalului de pornire
Ieşiri releu R1A, R1C nu
tensiune iesire discreta: 24 V (limitele tensiunii: 6...30 V) logică colector deschis
curentul minim de comutare: 10 mA la 6 V c.c. pentru ieşiri releu
curent maxim de comutatie: Ieşiri releu 2 A la 250 V c.a. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina
Ieşiri releu 2 A la 30 V c.c. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina
tip afisaj: 1 LED (verde) pentru starter alimentat
1 LED (galben) pentru tensiunea nominală atinsă
cuplu de strangere: 1,9…2,5 N.m
0,5 N.m
conexiune electrica: Clemă 4 mm cu şurub - rigid 1 1...10 mm² AWG 8 circuit de alimentare
Conector cu surub - rigid fara terminale de cablu 1 0.5...2.5 mm² AWG 14 circuit de comanda
Clemă 4 mm cu şurub - rigid 2 1...6 mm² AWG 10 circuit de alimentare
Conector cu surub - rigid 2 0.5...1 mm² AWG 17 circuit de comanda
Conector cu surub - flexibil cu pini 1 0.5...1.5 mm² AWG 16 circuit de comanda
Clemă 4 mm cu şurub - flexibil fara terminale de cablu 1 1.5...10 mm² AWG 8 circuit de alimentare
Conector cu surub - flexibil fara terminale de cablu 1 0.5...2.5 mm² AWG 14 circuit de comanda
Clemă 4 mm cu şurub - flexibil cu pini 2 1...6 mm² AWG 10 circuit de alimentare
Clemă 4 mm cu şurub - flexibil fara terminale de cablu 2 1.5...6 mm² AWG 10 circuit de alimentare
Conector cu surub - flexibil fara terminale de cablu 2 0.5...1.5 mm² AWG 16 circuit de comanda
marcaj: CE
pozitie de operare: Vertical +/- 10 grade
inaltime: 124 mm
latime: 45 mm
adancime: 131 mm
greutate neta: 0,42 kg
Cod compatibilitate: ATS01N2
compatibilitate electromagnetica: Emisii conduse şi radiate nivel B conforming to CISPR 11
Emisii conduse şi radiate nivel B conforming to IEC 60947-4-2
Unde oscilante amortizate nivel 3 conforming to IEC 61000-4-12
Descărcare electrostatică nivel 3 conforming to IEC 61000-4-2
Imunitate EMC nivel 3 conforming to EN 50082-1
Imunitate EMC nivel B conforming to EN 50082-2
Armonici nivel 3 conforming to IEC 1000-3-2
Armonici nivel 3 conforming to IEC 1000-3-4
Imunitate la interferenţe conduse cauzate de campurile radioelectrice nivel 3 conforming to IEC 61000-4-6
Imunitate la tranzienţi electrici nivel 4 conforming to IEC 61000-4-4
Imunitate la interferenţe radioelectrice radiate nivel 3 conforming to IEC 61000-4-3
Microintreruperi şi fluctuaţii ale tensiunii conforming to IEC 61000-4-11
Impuls de tensiune/curent nivel 3 conforming to IEC 61000-4-5
standarde: EN/IEC 60947-4-2
certificari produs: CCC
UL
GOST
C-Tick
CSA
grad de protectie IP: IP20
grad de poluare: 2 conformitate cu EN/IEC 60947-4-2
rezistenta la vibratii: 1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6
1.5 mm varf la varf (f= 3…13 Hz) conforming to EN/IEC 60068-2-6
rezistenta la socuri: 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27
umiditate relativa: 5…95 % fără condens sau picături de apă conformitate cu EN/IEC 60068-2-3
temperatura ambientala de utilizare: -10…40 °C (fără declasare)
40…50 °C (cu declasarea curentului cu 2 % pe °C)
temperatura de depozitare: -25…70 °C conformitate cu EN/IEC 60947-4-2
altitudinea de functionare: <= 1000 m fără declasare
> 1000 m cu declasarea curentului cu 2.2 % pentru fiecare 100 m
