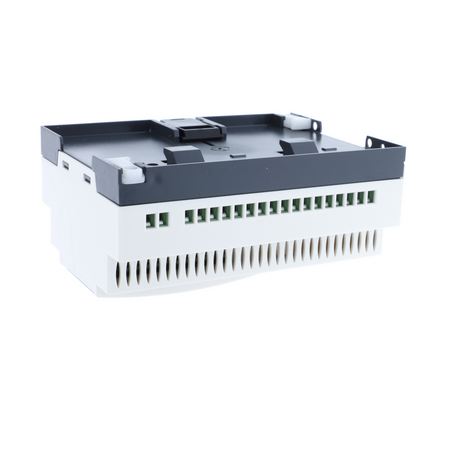

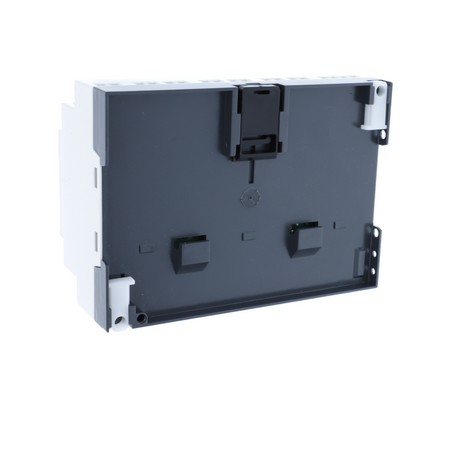

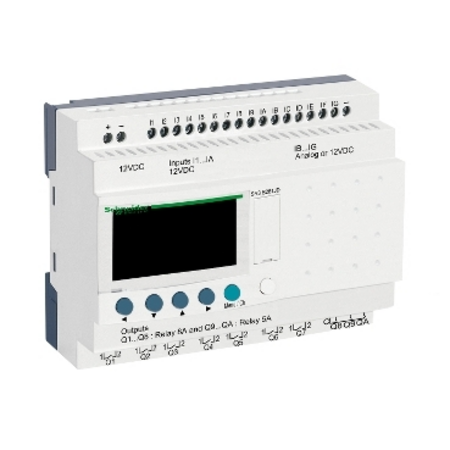

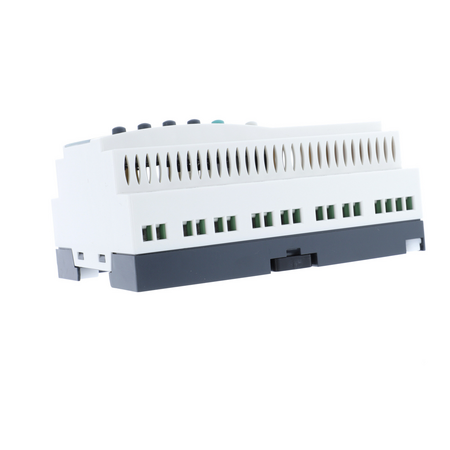

Releu Inteligent Modular Zelio Logic, 26 I O, 12V C.C., Ceas, Afisaj Schneider

Descriere produs

gama de produse: Zelio Logic
Tip produs sau componenta: Releu inteligent modular
afisare locala: Cu
numarul de linii din schema de comanda: 0…500 cu FBD programare
0…240 cu scara programare
durata ciclului: 6…90 ms
timp rezerva: 10 ani la 25 °C
abaterea ceasului: 12 min/an la 0…55 °C
6 s/lună la 25 °C
verificari: Memorie program la fiecare pornire
[Us] tensiune de alimentare nominala: 12 V
limite tensiune de alimentare: 10,4…14,4 V
curent maxim de alimentare: 250 mA (fără extensie)
400 mA (cu extensii)
puterea disipata in W: 3 W fără extensie
5 W cu extensii
protectie fata de polaritate inversa: Cu
numar intrare discreta: 16 conformitate cu IEC 61131-2 Tip 1
tip de intrare discreta: Rezistiv
tensiune de intrare discreta: 12 V c.c.
curent pe intrare discreta: 4 mA
numarator de frecventa: 1 kHz pentru intrare directă
starea 1 garantata a tensiunii: >= 7 V pentru IB...IG utilizate ca circuit de intrări discrete
>= 5.6 V pentru circuitul intrărilor discrete I1...IA şi IH...IR
starea 0 garantata a tensiunii: <= 3 V pentru IB...IG utilizate ca circuit de intrări discrete
<= 2.4 V pentru circuitul intrărilor discrete I1...IA şi IH...IR
stare curenta 1 garantata: >= 2 mA (circuitul intrărilor discrete I1...IA şi IH...IR)
>= 0.5 mA (IB...IG utilizate ca circuit de intrări discrete)
stare curenta 0 garantata: <= 0.2 mA (IB...IG utilizate ca circuit de intrări discrete)
<= 0.9 mA (circuitul intrărilor discrete I1...IA şi IH...IR)
compatibilitate intrare: Senzori de proximitate PNP 3 fire pentru intrare directă
numarul intrarii analogice: 6
Tip intrare analogica: Mod comun
interval de intrare analogic: 0...12 V
0...10 V
tensiunea maxima permisa: 14.4 V pentru circuit analogic de intrare
rezolutie de intrare analogica: 8 biti la tensiune maxima
valoarea LSB: 39 mV pentru circuit analogic de intrare
timp de conversie: Ciclu de timp releu inteligent pentru circuit analogic de intrare
eroare de conversie: +/- 5 % la 25 °C pentru circuit analogic de intrare
+/- 6.2 % la 55 °C pentru circuit analogic de intrare
precizie de repetare: +/- 2 % la 55 °C pentru circuit analogic de intrare
distanta de functionare: 10 m intre staţii, cu cablu ecranat (senzor neizolat) pentru circuit analogic de intrare
impedanta de intrare: 14 kOhm pentru IB...IG utilizate ca circuit de intrări analogice
14 kOhm pentru IB...IG utilizate ca circuit de intrări discrete
2.7 kOhm pentru circuitul intrărilor discrete I1...IA şi IH...IR
numar de iesiri: 10 releu
limite pentru tensiune la iesire: 24...250 V c.a. (ieşire releu)
5...30 V c.c. (ieşire releu)
tip si compozitie contacte: Nu pentru ieşire releu
curent termic de iesire: 5 A pentru 2 ieşiri pentru ieşire releu
8 A pentru 8 ieşiri pentru ieşire releu
durabilitate electrica: AC-12 500000 cic la 230 V, 1,5 A pentru ieşire releu conformitate cu SR EN 60947-5-1
AC-15 500000 cic la 230 V, 0,9 A pentru ieşire releu conformitate cu SR EN 60947-5-1
DC-12 500000 cic la 24 V, 1,5 A pentru ieşire releu conformitate cu SR EN 60947-5-1
DC-13 500000 cic la 24 V, 0,6 A pentru ieşire releu conformitate cu SR EN 60947-5-1
capacitate de comutare in mA: >= 10 mA la 12 V (ieşire releu)
rata de operare in Hz: 0,1 Hz (la Ie) pentru ieşire releu
10 Hz (in gol) pentru ieşire releu
durabilitate mecanica: 10000000 cic pentru ieşire releu
[Uimp] tensiune de tinere la impuls: 4 kV conformitate cu EN/IEC 60947-1 şi EN/IEC 60664-1
ceas: Cu
timp de raspuns: 10 ms (de la starea 0 la starea 1) pentru ieşire releu
5 ms (de la starea 1 la starea 0) pentru ieşire releu
conexiuni - borne: Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 25...AWG 14) semisolid
Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 25...AWG 14) solid
Borne cu surub, 1 x 0.25...1 x 2.5 mm² (AWG 24 - AWG 14) flexibil cu pini
Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) solid
Borne cu surub, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexibil cu pini
cuplu de strangere: 0,5 N.m
categorie de supratensiune: III conforming to SR EN 60664-1
greutate neta: 0,4 kg
imunitate la microintreruperi: 1 ms repetat de 20 de ori
certificari produs: C-Tick
UL
CSA
GL
GOST
standarde: IEC 60068-2-6 Fc
IEC 61000-4-12
IEC 61000-4-3
IEC 61000-4-6 level 3
IEC 61000-4-5
IEC 61000-4-11
IEC 61000-4-2 nivel 3
IEC 60068-2-27 Ea
IEC 61000-4-4 nivel 3
grad de protectie IP: IP20 conformitate cu SR EN 60529 (cutie de borne)
IP40 conformitate cu SR EN 60529 (panou frontal)
caracteristica de mediu: Directiva EMC conforming to IEC 61000-6-2
Directiva EMC conforming to IEC 61000-6-3
Directiva EMC conforming to IEC 61000-6-4
Directiva EMC conforming to IEC 61131-2 zone B
Directiva de joasă tensiune conforming to IEC 61131-2
perturbatie radiata/condusa: Clasa B conformitate cu EN 55022-11 grup 1
grad de poluare: 2 conformitate cu IEC 61131-2
temperatura ambientala de utilizare: -20…40 °C in carcase neventilate conformitate cu IEC 60068-2-1 şi IEC 60068-2-2
-20…55 °C conformitate cu IEC 60068-2-1 şi IEC 60068-2-2
temperatura ambietala pentru depozitare: -40…70 °C
altitudine de functionare: 2000 m
altitudine maxima de transport: 3048 m
Umiditate relativa: 95 % fără condens sau picături de apă
