Priză industrială cu interblocare Gewiss GW66344N, 27 A, 3P+N+E, 480–500 V, 7h, IP67, format 32 A Gewiss
- Cod: GW66344N
- Producator: Gewiss
- Garantie: 24 luni
457,89 LEI / Buc
* pretul contine TVA
Verificare colet la livrare
Plata in 12 rate fara dobanda
Cadouri garantate la comenzi de peste 250 RON
Transport gratuit la comenzi de peste 300 RON
Descriere produs
Gewiss GW66344N este o priză industrială fixă cu interblocare mecanică din gama IB, în variantă verticală, fără cutie de montaj inclusă. Modelul are 3P+N+E, tensiunea 480–500 V, 50/60 Hz, poziția 7h și protecția declarată IP67. Echiparea este CBF, cu bază portfuzibil.
Caracteristici tehnice
- Producător: Gewiss; cod: GW66344N; gama IB.
- Construcție: priză fixă verticală cu interblocare mecanică.
- Curent nominal al prizei: 27 A; format constructiv declarat: 32 A.
- Configurația contactelor: 3P+N+E.
- Tensiune declarată în tabelul individual: 480–500 V; frecvență: 50/60 Hz.
- Poziție orară: 7h.
- Grad de protecție: IP67; rezistență mecanică: IK08.
- Echipare: CBF, cu bază portfuzibil.
- Cutie de montaj posterioară inclusă: nu.
- Culoare: negru.
- Temperatură de funcționare: -25 +40 °C.
- Tip/dimensiune fuzibil indicat: Ø 10.3x38 mm.
- Tensiune nominală de izolație Ui: 500 V.
- Tensiune nominală de impuls Uimp: 4 kV.
- Valoare Icc publicată: 10 kA.
- Capacitate de rupere a fuzibilului publicată: > 50 kA.
- Masă publicată: Max. 0.9 Kg.

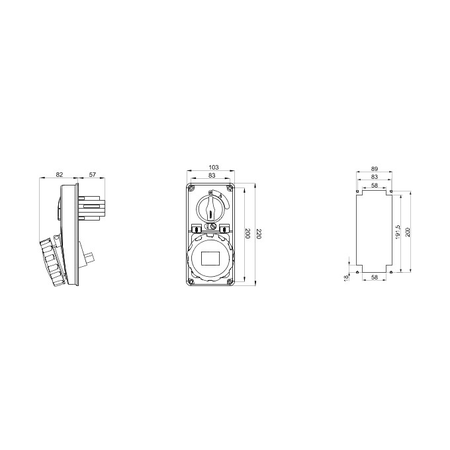

- Cote ale produsului reprezentat în desen: 103 × 220 × 139 mm (lățime × înălțime × adâncime). Acestea sunt cote ale produsului, nu ale ambalajului; cotele de fixare se verifică separat.
Funcționare și alegere
Interblocarea permite introducerea și scoaterea fișei când aparatul de comutație este deschis și permite închiderea lui după introducerea fișei. Această secvență se respectă la exploatare; pentru lucrări se aplică procedura de separare și verificare a lipsei tensiunii a instalației. Varianta CBF are bază portfuzibil. Tipul, calibrul și coordonarea fuzibilelor se aleg pentru circuit și receptor; prezența bazei nu confirmă includerea cartușelor în livrare. Cutia posterioară nu este inclusă; integrarea necesită o bază sau carcasă compatibilă, aleasă după cotele producătorului. În acest model, In este 27 A, deși formatul este 32 A; dimensionarea consumatorului se raportează la In și la condițiile circuitului. Perechea de cuplare se verifică pentru 3P+N+E, 480–500 V, 50/60 Hz și 7h. Etanșarea IP67 depinde de montajul, garniturile, intrările cablurilor și închiderea/cuplarea prevăzute de producător.
Exemple de utilizare
- Utilizarea unei prize fixe la un punct de racordare dintr-un atelier de producție, dacă receptorul și circuitul proiectat corespund cu 27 A, 3P+N+E, 480–500 V, 50/60 Hz și 7h. Cu GW66344N, interblocarea stabilește secvența de introducere a fișei și de comutare.
- Înlocuirea unei prize la un punct de racordare dintr-un atelier de producție cu GW66344N: Cutia posterioară nu este inclusă; integrarea necesită o bază sau carcasă compatibilă, aleasă după cotele producătorului. Se confruntă desenul mecanic, cablul și perechea de cuplare înainte de intervenție.
Întrebări frecvente
1. Cum diferă echiparea pentru protecție la GW66344N și GW66322N?
GW66344N: echiparea pentru protecție CBF, cu bază portfuzibil; GW66322N: SBF, fără bază portfuzibil. Diferă și curentul prizei In: 27 A față de 32 A. Se alege referința care corespunde proiectului; apropierea codurilor nu dovedește interschimbabilitatea.
2. De ce trebuie urmărit In la modelul GW66344N, pe lângă formatul de 32 A?
Tabelul individual indică In = 27 A pentru priză și 32 A la formatul constructiv. Valoarea formatului nu autorizează folosirea la un curent mai mare decât In. Se verifică și protecția, cablul și condițiile de utilizare.
Documentație: https://www.gewiss.com/ww/en/products/product.1000002.1000076.GW66344N ; fișă individuală: https://www.gewiss.com/content/gewiss/ww/en/products/product.datasheet.1000002.1000076.GW66344N.pdf
