Priză industrială cu interblocare Gewiss GW66819, 32 A, 3P+E, 380–415 V, 6h, IP66 Gewiss
- Cod: GW66819
- Producator: Gewiss
- Garantie: 24 luni
583,16 LEI / Buc
* pretul contine TVA
Verificare colet la livrare
Plata in 12 rate fara dobanda
Cadouri garantate la comenzi de peste 250 RON
Transport gratuit la comenzi de peste 300 RON
Descriere produs
Gewiss GW66819 este o priză industrială fixă cu interblocare mecanică din gama IB, în variantă verticală, fără cutie de montaj inclusă. Modelul are 3P+E, tensiunea 380–415 V, 50/60 Hz, poziția 6h și protecția declarată IP66. Echiparea este CBF, cu bază portfuzibil.
Caracteristici tehnice
- Producător: Gewiss; cod: GW66819; gama IB.
- Construcție: priză fixă verticală cu interblocare mecanică.
- Curent nominal al prizei: 32 A.
- Configurația contactelor: 3P+E.
- Tensiune declarată în tabelul individual: 380–415 V; frecvență: 50/60 Hz.
- Poziție orară: 6h.
- Grad de protecție: IP66; rezistență mecanică: > IK10.
- Echipare: CBF, cu bază portfuzibil.
- Cutie de montaj posterioară inclusă: nu.
- Culoare: roșu.
- Temperatură de funcționare: -25 +40 °C.
- Tip/dimensiune fuzibil indicat: Ø 10.3x38 mm.
- Variantă Heavy duty; rezistență la impact de 20 J la -20 °C, potrivit fișei individuale.

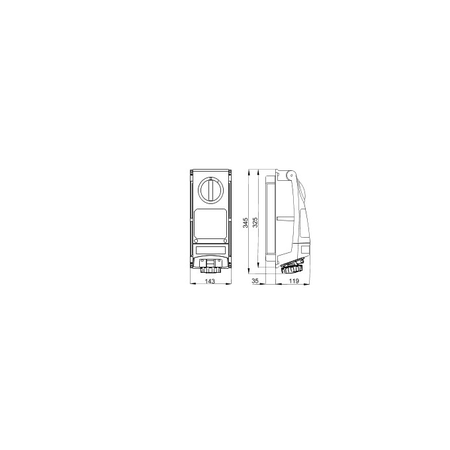

- Cote ale produsului reprezentat în desen: 143 × 345 × 154 mm (lățime × înălțime × adâncime). Acestea sunt cote ale produsului, nu ale ambalajului; cotele de fixare se verifică separat.
Funcționare și alegere
Interblocarea permite introducerea și scoaterea fișei când aparatul de comutație este deschis și permite închiderea lui după introducerea fișei. Această secvență se respectă la exploatare; pentru lucrări se aplică procedura de separare și verificare a lipsei tensiunii a instalației. Varianta CBF are bază portfuzibil. Tipul, calibrul și coordonarea fuzibilelor se aleg pentru circuit și receptor; prezența bazei nu confirmă includerea cartușelor în livrare. Cutia posterioară nu este inclusă; integrarea necesită o bază sau carcasă compatibilă, aleasă după cotele producătorului. Perechea de cuplare se verifică pentru 3P+E, 380–415 V, 50/60 Hz și 6h. Etanșarea IP66 depinde de montajul, garniturile, intrările cablurilor și închiderea/cuplarea prevăzute de producător.
Exemple de utilizare
- Utilizarea unei prize fixe la o celulă tehnologică prevăzută cu circuit dedicat, dacă receptorul și circuitul proiectat corespund cu 32 A, 3P+E, 380–415 V, 50/60 Hz și 6h. Cu GW66819, interblocarea stabilește secvența de introducere a fișei și de comutare.
- Dimensionarea protecției pentru o celulă tehnologică prevăzută cu circuit dedicat, folosind modelul GW66819: Varianta CBF are bază portfuzibil. Tipul, calibrul și coordonarea fuzibilelor se aleg pentru circuit și receptor; prezența bazei nu confirmă includerea cartușelor în livrare. Pentru acest cod, se ia în calcul In de 32 A și configurația 3P+E.
Întrebări frecvente
1. Cum se verifică etanșarea pentru GW66819 după montaj?
Fișa declară IP66. Se verifică închiderea carcasei, garniturile, etanșarea intrărilor și condițiile producătorului pentru fișă cuplată ori capac închis; gradul IP nu se transferă automat unui ansamblu montat incomplet.
2. Cum diferă echiparea pentru protecție la GW66819 și GW66553?
GW66819: echiparea pentru protecție CBF, cu bază portfuzibil; GW66553: SBF, fără bază portfuzibil. Se alege referința care corespunde proiectului; apropierea codurilor nu dovedește interschimbabilitatea.
Documentație: https://www.gewiss.com/ww/en/products/product.1000002.1000076.GW66819 ; fișă individuală: https://www.gewiss.com/content/gewiss/ww/en/products/product.datasheet.1000002.1000076.GW66819.pdf
