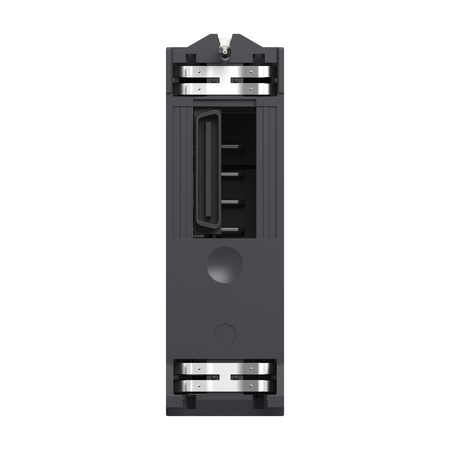

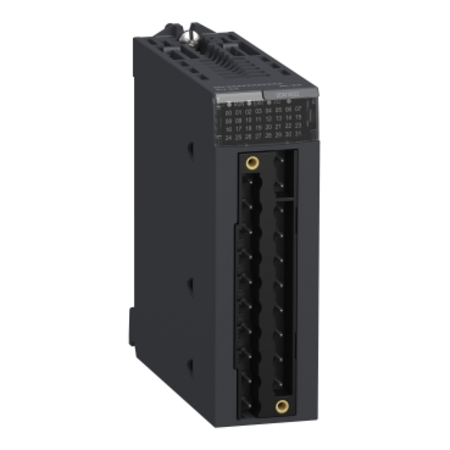

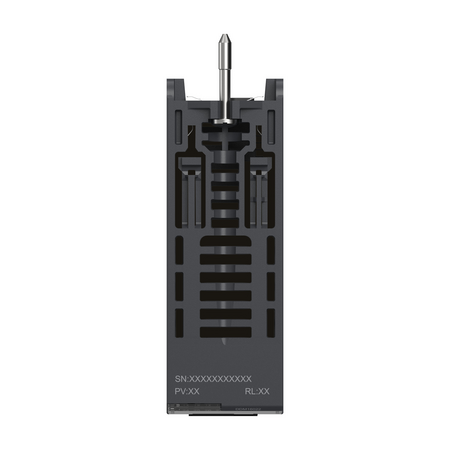

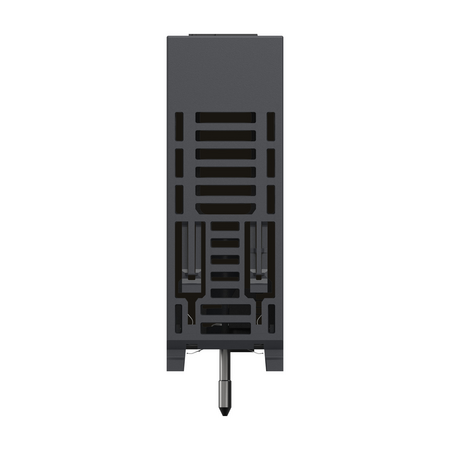

Modul I/O Digitale M340 - 8 Int. 24 V C.C. - Releu 8 Iesiri - Cu Semiconductori Schneider

Descriere produs

gama de produse: Modicon X80
Tip produs sau componenta: Modul I/O discret
numar intrare discreta: 8
tip de intrare: Derivatie de curent (logic pozitiva)
tensiune de intrare discreta: 24 V c.c. pozitiv
curent intrare discreta: 3,5 mA
număr ieşire discretă: 8
tip de iesire discreta: Cu semiconductori
tensiune ieşire discretă: 24 V 19...30 V c.c.
curent discret iesire: 0.5 A
compatibilitate intrare: Senzori de proximitate cu 2-fire/3-fire conformitate cu IEC 60947-5-2
Senzori de proximitate cu 2-fire/3-fire conformitate cu IEC 61131-2 type 3
Sensor power supply: 19...30 V
stare curenta 1 garantata: >= 3 mA
stare curenta 0 garantata: <= 1.5 mA
curent pe canal: 0,625 A
Maximum current per module: 5 A
curent de fuga maxim: 0,5 mA at state 0
cadere de tensiune maxima: impedanta de intrare: 6800 Ohm
rezistenta de izolatie: > 10 MΩ 500 V DC
puterea disipata in W: 3,7 W
DC typical response time: 4 ms
DC maximum response time: 7 ms
timp de raspuns la iesire: 1.2 ms
legarein paralel a iesirilor: Da: 2 maxim
consum de curent tipic: 79 mA la 3.3 V c.c.
59 mA la 24 V c.c.
consum de curent: <= 111 mA la 3.3 V c.c.
<= 67 mA la 24 V c.c.
siguranta MTBF: 450000 H
tip de protectie: 1 fuzibil extern pe grup de canale de intrare0,5 A fuzibila rapida
protecţie la supratensiune pe iesire
protecţia intrării la polaritate inversă
protectie la iesire pentru polaritate inversa
protectie la suprasarcina de iesire: Cu limitator de curent
Cu disjunctor electronic 1,5 In < Id < 2 In
protectie la supratensiune de iesire: Cu diodă transil
protectie la scurtcircuit pentru iesire: Cu siguranta externa de 2 A
protectie fata de polaritate inversa: Dioda montata invers
prag de detectare a tensiunii: < 14 V c.c. prearmare defect
< 14 V c.c. senzor defect
> 18 V c.c. prearmare OK
> 18 V c.c. senzor OK
incarcare tungsten maxima: 6 W
frecventa de comutare: 0,5/LI² Hz
Maximum overload time: 15 ms
impedanta ohmica a sarcinii: >= 48 Ohm
stare LED: 1 LED (verde) modul in funcţionare (RUN)
1 LED per canal (verde) diagnostic canal
1 LED (rosu) eroare modul (ERR)
1 LED (rosu) modul I/O
greutate neta: 0,115 kg
grad de protectie IP: IP20
directive: 2014/35/EU - directiva joasa tensiune
2014/30/EU - directiva de compatibilitate electromagnetica
rigiditate dielectrică: 1500 V c.a. la 50/60 Hz 1 minut, ieşire/impămantare
1500 V c.a. la 50/60 Hz 1 minut, ieşire/logică internă
1500 V c.a. la 50/60 Hz 1 minut, primar/secundar
500 V c.c. 1 minut, intre grupurile de intrări şi ieşiri
rezistenta la vibratii: 3 gn
rezistenta la socuri: 30 gn
temperatura ambietala pentru depozitare: -40…85 °C
temperatura ambientala de functionare: 0…60 °C
umiditate relativa: 5…95 % la 55 °C fără condensare
altitudinea de functionare: 0...2000 m
2000...5000 m cu
