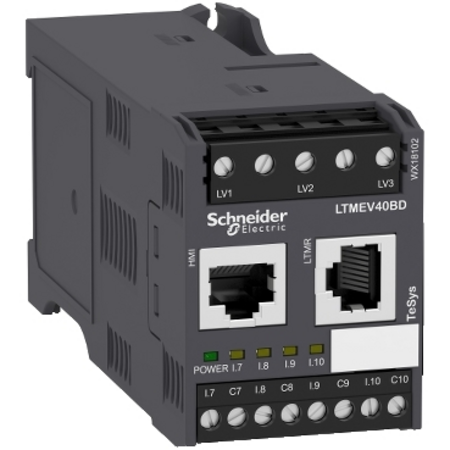

Modul Extensie Ltm E Tesys T - 24 V C.C. Schneider

Descriere produs

Gama: TeSys
nume produs: TeSys T
nume scurt al dispozitivului: LTME
Tip produs sau componenta: Modul de extensie
aplicatie a dispozitivului: Equipment monitoring and control
Compatibilitate gama: TeSys (TeSys T) LTMR controler motor
alimentare: Prin controler
[Ui] tensiune nominala de izolatie: 690 V conformitate cu EN/IEC 60947-1
690 V conformitate cu CSA C22.2 No 15
690 V conformitate cu UL 60947-1
[Uimp] tensiune de tinere la impuls: 6 kV current or voltage measurement circuit conformitate cu EN/IEC 60947-4-1
0,8 kV supply, inputs and outputs conformitate cu EN/IEC 60947-4-1
numar de intrare logica: 4
curent de intrare: 7 mA
stare curenta 0 garantata: Logic input < 5 V şi <= 15 mA pentru 5 ms
stare curenta 1 garantata: Logic input < 15 V şi 2...15 mA pentru 15 ms
frecventa maxima de comutare a iesirii: 2 Hz
rata de operare maxima: 1800 cic/h
tip si compozitie contacte: Fără
tip de contorizare: Tensiunea U21, U32, U13, V1, V2, V3
Imbalance voltage
Frecventa
Calculated active and reactive energy (+/- W.h, +/- VAR.h)
Putere reactiva Q, Q1, Q2, Q3
Factor de putere
Putere activa P, P1, P2, P3
precizie de masurare: 1 % tensiune (100...830 V)
3 % factor de putere
5 % active and reactive power
categorie de supratensiune: III
pasul conexiunii: 5,08 mm
conexiuni - borne: Circuit de comanda conector 1 cablu(ri) 0,25…2,5 mm² (AWG 24 - AWG 14)flexibil cu
Circuit de comanda conector 1 cablu(ri) 0,2…2,5 mm² (AWG 24 - AWG 14)flexibil fara
Circuit de comanda conector 1 cablu(ri) 0,25…2,5 mm² (AWG 24 - AWG 14)flexibil fara
Circuit de comanda conector 1 cablu(ri) 0,2…2,5 mm² (AWG 24 - AWG 14)solid fara
Circuit de comanda conector 2 cablu(ri) 0,2…1 mm² (AWG 24 - AWG 14)flexibil cu
Circuit de comanda conector 2 cablu(ri) 0,2…1,5 mm² (AWG 24 - AWG 14)flexibil fara
Circuit de comanda conector 2 cablu(ri) 0,5…1,5 mm² (AWG 24 - AWG 14)flexibil fara
Circuit de comanda conector 2 cablu(ri) 0,2…1 mm² (AWG 24 - AWG 14)solid fara
cuplu de strangere: Circuit de comanda: 0,5…0,6 N.m plat screwdriver 3 mm
Grad de poluare: 3
compatibilitate electromagnetica: Descărcare electrostatică, 3, 8 kV air, 6 kV contact, conforming to EN/IEC 61000-4-2
Test de imunitate la tranzienti rapizi (other circuits), nivel 3, 2 kV, conforming to EN/IEC 61000-4-4
Test de imunitate la tranzienti rapizi (on supply and relay outputs), nivel 4, 4 kV, conforming to EN/IEC 61000-4-4
Perturbații conduse de RF, 10 V, conforming to EN/IEC 61000-4-6
Circuit de comanda: supratensiuni tranzitorii (mod comun), 1 kV, conforming to EN/IEC 61000-4-5
Circuit de comanda: supratensiuni tranzitorii (mod serial), 1 kV, conforming to EN/IEC 61000-4-5
Comunicatie: supratensiuni tranzitorii (mod comun), 2 kV, conforming to EN/IEC 61000-4-5
Voltage inputs: supratensiuni tranzitorii (mod serial), 2 kV, conforming to EN/IEC 61000-4-5
Voltage inputs: supratensiuni tranzitorii (mod comun), 4 kV, conforming to EN/IEC 61000-4-5
latime: 45 mm
inaltime: 61 mm
adancime: 120,7 mm
greutate neta: 0,21 kg
Cod compatibilitate: LTME
standarde: IEC 60947-4-1
UL 60947-1
SR EN 60947-4-1
IACS E10
CSA C22.2 No 15
certificari produs: UL
NOM
ATEX
BV
CSA
EAC
RINA
LROS (Lloyds register of shipping)
DNV
ABS
GL
KERI
RMRoS
C-Tick
CCC
grad de protectie IP: IP20
tratament protector: 12 x 24 hour cycles conformitate cu EN/IEC 60068-2-30
48 h conformitate cu EN/IEC 60070-2-11
TH conformitate cu EN/IEC 60068
rezistenta la foc: 650 °C conformitate cu EN/IEC 60695-2-12
960 °C conformitate cu UL 94
temperatura ambientala de utilizare: -20…60 °C
temperatura ambietala pentru depozitare: -40…80 °C
altitudinea de functionare: <= 2000 m fără declasare
rezistenta mecanica: Şocuri half sine wave acceleration15 Gn pentru 11 ms conformitate cu EN/IEC 60068-2-27
Vibraţii mounted on symmetrical rail1 Gn, 5...300 Hz conformitate cu EN/IEC 60068-2-6
Vibraţii plate mounted4 Gn, 5...300 Hz conformitate cu EN/IEC 60068-2-6
