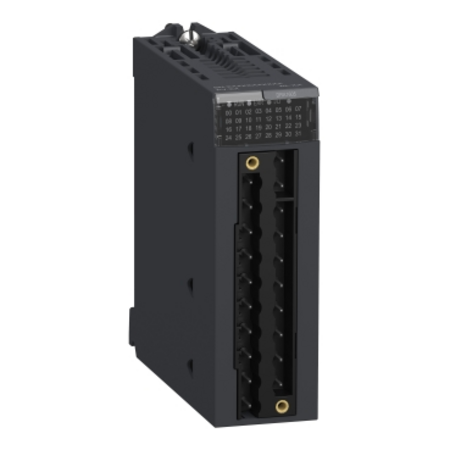

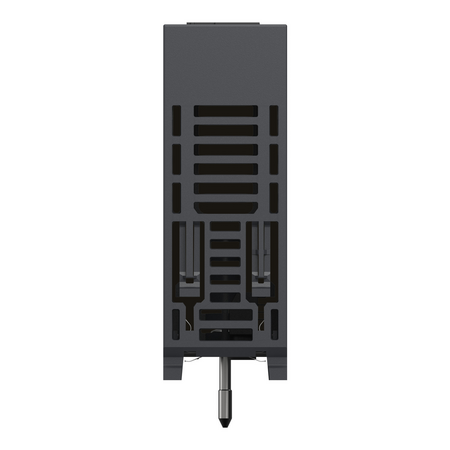

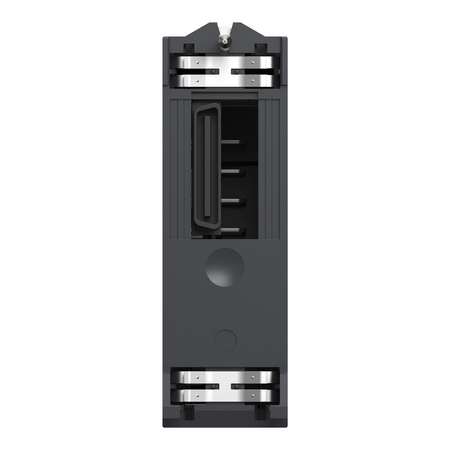

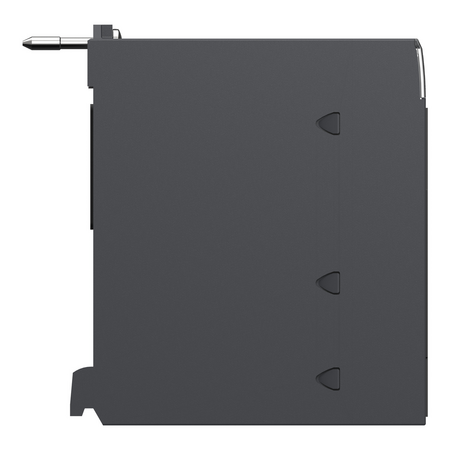

Modul De Iesiri Digitale M340 - 16 Iesiri - Releu - 24 V C.C. Schneider

Descriere produs

gama de produse: Modicon X80
Tip produs sau componenta: Modul de iesire discret
număr ieşire discretă: 16 conformitate cu EN/IEC 61131-2
tip de iesire discreta: Releu
tensiune ieşire discretă: 24...48 V 19...60 V c.c.
24...240 V 19…264 V c.a.
[Ith] curent termic convenţional in aer liber: 2 A
rezistenta de izolatie: > 10 MΩ 500 V DC
puterea disipata in W: 3 W
timp de raspuns la iesire: < 8 ms activare
< 10 ms dezactivare
consum de curent tipic: 100 mA la 3.3 V c.c.
95 mA la 24 V c.c.
siguranta MTBF: 2100000 H
protectie la suprasarcina de iesire: Utilizare 1 siguranta fuzibila rapida per canal sau grup de canale
protectie la supratensiune de iesire: Se utilizează diode de descărcare pe fiecare ieşire c.c.
Se utilizează circuite RC pe fiecare ieşire c.a.
Se utilizează descărcătoare ZNO pe fiecare ieşire c.a.
protectie la scurtcircuit pentru iesire: Utilizare 1 siguranta fuzibila rapida per canal sau grup de canale
curentul minim de comutare: 1 mA 5 V c.c.
durabilitate electrică: AC-15 100000 cic la 240 VA 200 V (factor de sarcină 0,7)
AC-15 100000 cic la 120 VA 200 V (factor de sarcină 0,35)
AC-12 100000 cic la 200 VA 100 V
AC-12 100000 cic la 80 VA 48 V
AC-12 100000 cic la 50 VA 24 V
AC-15 100000 cic la 120 VA 100 V
AC-15 100000 cic la 120 VA 24 V
AC-15 100000 cic la 120 VA 48 V
DC-12 100000 cic la 24 W 24 V
DC-13 100000 cic la 10 W 24 V
DC-13 100000 cic la 10 W 48 V
AC-15 300000 cic la 72 VA 200 V (factor de sarcină 0,7)
AC-15 300000 cic la 36 VA 200 V (factor de sarcină 0,35)
AC-12 300000 cic la 200 VA 200 V
AC-12 300000 cic la 80 VA 100 V
AC-12 300000 cic la 50 VA 48 V
AC-15 300000 cic la 36 VA 100 V
AC-15 300000 cic la 72 VA 100 V
AC-15 300000 cic la 36 VA 48 V
AC-15 300000 cic la 72 VA 48 V
AC-15 300000 cic la 36 VA 24 V
AC-15 300000 cic la 72 VA 24 V
DC-13 300000 cic la 3 W 24 V
DC-13 300000 cic la 3 W 48 V
DC-13 7000 cic la 24 W 24 V
DC-13 7000 cic la 24 W 48 V
DC-12 50000 cic la 24 W 48 V
stare LED: 1 LED (verde) RUN
1 LED per canal (verde) diagnostic canal
1 LED (rosu) ERR
1 LED (rosu) I/O
greutate neta: 0,15 kg
grad de protectie IP: IP20
rigiditate dielectrică: 2000 V c.a. la 50/60 Hz 1 min.
rezistenta la vibratii: 3 gn
rezistenta la socuri: 30 gn
temperatura ambietala pentru depozitare: -40…85 °C
temperatura ambientala de functionare: 0…60 °C
umiditate relativa: 5…95 % la 55 °C fără condensare
altitudinea de functionare: 0...2000 m
2000...5000 m cu
