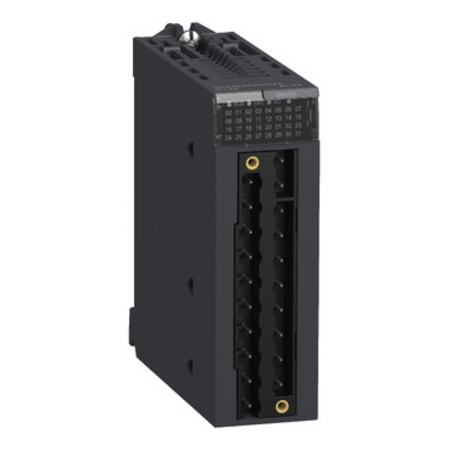

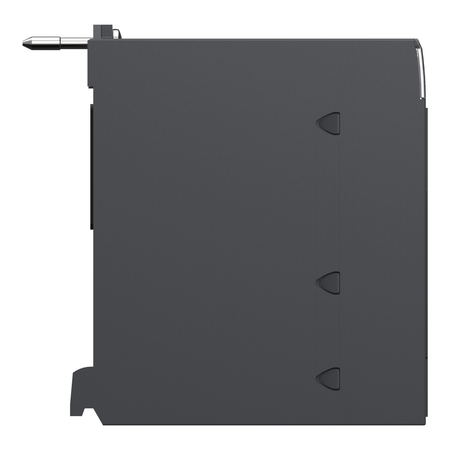

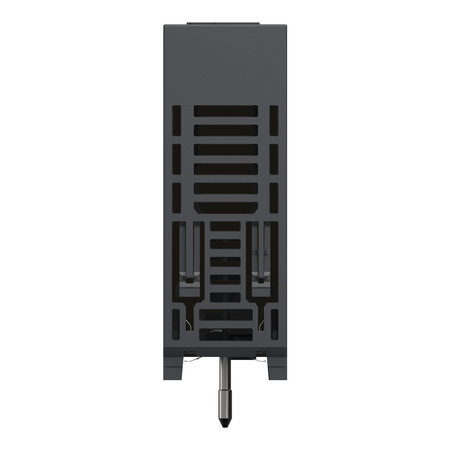

Modicon X80 - Modul 8 iesiri izolate cu releu NO - 125Vdc / 125Vac Schneider

Descriere produs

gama de produse: Modicon X80
Tip produs sau componenta: Modul de iesire discret de releu
număr ieşire discretă: 8 conformitate cu EN/IEC 61131-2
logica de iesire discreta: Pozitiv
tensiune ieşire discretă: 24...240 V 19...264 V c.a.
24...125 V 5...150 V c.c.
conexiune electrica: 20 cai bloc de conexiuni
frecventa retea electrica: 50/60 Hz
limitele frecventei retelei: 47…63 Hz
Sensor power supply: 5...150 V
19...264 V
[Ith] curent termic convenţional in aer liber: 3 A
rezistenta de izolatie: > 10 MΩ 500 V DC
puterea disipata in W: 3,6 W
timp de raspuns la iesire: <= 10 ms activare
<= 13 ms dezactivare
consum de curent tipic: 40 mA la 3.3 V c.c.
101 mA la 24 V c.c.
siguranta MTBF: 3200000 H
tip de protectie: Extern protectie la scurtcircuit
Extern protectie la suprasarcina
Extern protectie la supratensiune, inductiv c.a. reţea
Extern protectie la supratensiune, inductiv c.c. reţea
protectie la suprasarcina de iesire: Utilizare 1 siguranta fuzibila rapida per canal sau grup de canale
protectie la supratensiune de iesire: Se utilizează diode de descărcare pe fiecare ieşire c.c.
Se utilizează circuite RC pe fiecare ieşire c.a.
Se utilizează descărcătoare ZNO pe fiecare ieşire c.a.
protectie la scurtcircuit pentru iesire: Utilizare 1 siguranta fuzibila rapida per canal sau grup de canale
curentul minim de comutare: 1 mA 5 V c.c.
durabilitate electrică: AC-12 200000 cic la 48 VA 24 V la 0…60 °C
AC-12 300000 cic la 48 VA 48 V la 0…60 °C
AC-12 150000 cic la 96 VA 48 V la 0…60 °C
AC-12 300000 cic la 110 VA 100...120 V la 0…60 °C
AC-12 150000 cic la 220 VA 100...120 V la 0…60 °C
AC-12 300000 cic la 220 VA 200...250 V la 0…60 °C
AC-12 150000 cic la 500 VA 200...250 V la 0…60 °C
AC-15 700000 cic la 10 VA 24 V la 0…60 °C (factor de sarcină 0,4)
AC-15 500000 cic la 24 VA 24 V la 0…60 °C (factor de sarcină 0,4)
AC-15 200000 cic la 48 VA 24 V la 0…60 °C (factor de sarcină 0,4)
AC-15 700000 cic la 10 VA 48 V la 0…60 °C (factor de sarcină 0,4)
AC-15 500000 cic la 24 VA 48 V la 0…60 °C (factor de sarcină 0,4)
AC-15 300000 cic la 48 VA 48 V la 0…60 °C (factor de sarcină 0,4)
AC-15 100000 cic la 96 VA 48 V la 0…60 °C (factor de sarcină 0,4)
AC-15 1000000 cic la 10 VA 100...120 V la 0…60 °C (factor de sarcină 0,4)
AC-15 300000 cic la 50 VA 100...120 V la 0…60 °C (factor de sarcină 0,4)
AC-15 200000 cic la 110 VA 100...120 V la 0…60 °C (factor de sarcină 0,4)
AC-15 70000 cic la 220 VA 100...120 V la 0…60 °C (factor de sarcină 0,4)
AC-15 1000000 cic la 10 VA 200...250 V la 0…60 °C (factor de sarcină 0,4)
AC-15 500000 cic la 50 VA 200...250 V la 0…60 °C (factor de sarcină 0,4)
AC-15 200000 cic la 110 VA 200...250 V la 0…60 °C (factor de sarcină 0,4)
AC-15 150000 cic la 220 VA 200...250 V la 0…60 °C (factor de sarcină 0,4)
DC-12 200000 cic la 24 W 24 V la 0…60 °C
DC-12 150000 cic la 48 W 24 V la 0…60 °C
DC-12 150000 cic la 40 W 48...60 V la 0…60 °C
DC-12 100000 cic la 45 W 100...125 V la 0…60 °C
DC-13 100000 cic la 10 W 24 V la 0…60 °C
DC-13 60000 cic la 24 W 24 V la 0…60 °C
DC-13 40000 cic la 48 W 24 V la 0…60 °C
DC-13 40000 cic la 40 W 48...60 V la 0…60 °C
DC-13 100000 cic la 15 W 100...125 V la 0…60 °C
stare LED: 1 LED (verde) RUN
1 LED per canal (verde) diagnostic canal
1 LED (rosu) ERR
1 LED (rosu) I/O
greutate neta: 0,169 kg
grad de protectie IP: IP20
rigiditate dielectrică: 1780 V c.a. la 50/60 Hz 1 min.
rezistenta la vibratii: 3 gn
rezistenta la socuri: 30 gn
temperatura ambietala pentru depozitare: -40…85 °C
temperatura ambientala de functionare: 0…60 °C
umiditate relativa: 0…95 % la 60 °C fără condensare
altitudinea de functionare: 0...2000 m
2000...5000 m cu
