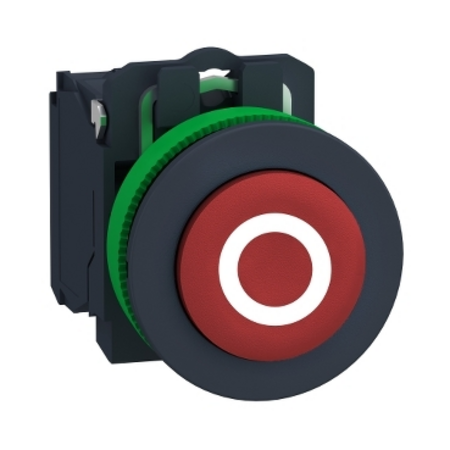

Harmony XB5, Buton antimicrobian, plastic, projecting, rosu, Ø30, cu revenire, marcat "O", 1 NC Schneider

Descriere produs

gama de produse: Harmony XB5
Tip produs sau componenta: Intrerupator cu revenire
nume scurt al dispozitivului: XB5F
Compatibilitate produs: ZBYF2101
ZBYF4101
ZBYF6101
ZBYF6102
ZBZF32
ZBZF33
ZB4FBZ007
material rama: Plastic
Plastic gri inchis
tip cap: Built-in-flush
material inel de fixare: Plastic
diametrul de montaj: 30,5 mm
cantitate indivizibila de vanzare: 1
forma a capului unitatii de semnalizare: Rotund
tip de operator: revenire cu arc
profil utilizator: Rosu proiectare, O (alb)
tip si compozitie contacte: 1 NC
operare contacte: Decuplare lenta
conexiuni - borne: Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, 1 x 0.22...2 x 2.5 mm² fara terminale de cablu conformitate cu IEC 60947-1

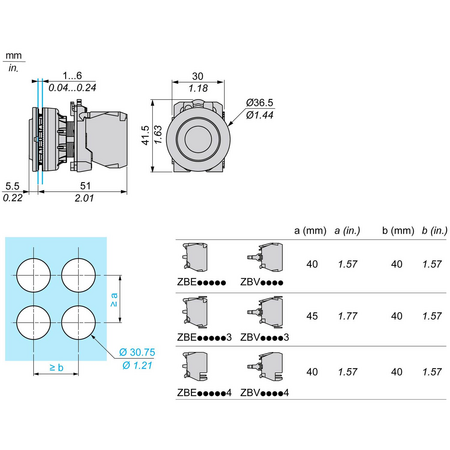

inaltime: 42 mm
latime: 36,6 mm
adancime: 55 mm
descriere borne ISO nr. 1: (21-22)NC
rezistenta la spalare cu presiune inalta: 7000000 Pa la 55 °C, distanta : 0.1 m
utilizare contacte: Contacte standard
deschidere pozitiva: Cu conformitate cu IEC 60947-5-1 anexa K
cursa de operare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă totală)
forta de actionare: 3,5 N schimbare stare electrică NC
durabilitate mecanica: 10000000 cic
cuplu de strangere: 0,8…1,2 N.m conformitate cu IEC 60947-1
forma a capului surubului: Cruce compatibil cu Philips nr. 1 surubelnita
Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat O 4 mm surubelnita
Perforat compatibil cu plat O 5.5 mm surubelnita
Material contacte: Aliaj de argint (Ag/Ni)
protectie la scurtcircuit: 10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
[Ith] curent termic conventional in aer liber: 10 A conformitate cu SR EN 60947-5-1
[Ui] tensiune nominala de izolatie: 600 V (grad de poluare 3) conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls: 6 kV conformitate cu IEC 60947-1
[Ie] curent nominal de utilizare: 3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica: 1000000 cic AC-15, 2 A la 230 V, rata de funcţionare 1000000 cic AC-15, 3 A la 120 V, rata de funcţionare 1000000 cic AC-15, 4 A la 24 V, rata de funcţionare 1000000 cic DC-13, 0,2 A la 110 V, rata de funcţionare 1000000 cic DC-13, 0,5 A la 24 V, rata de funcţionare securitatea electrica IEC 60947-5-4: Λ < 10exp(-6) la 5 V si 1 mA in mediu curat conformitate cu SR EN 60947-5-4
Λ < 10exp(-8) la 17 V si 5 mA in mediu curat conformitate cu SR EN 60947-5-4
prezentare dispozitiv: Produs complet
personalizabil: Nu
Personalizabil: 1
GCR BRIDGE: XB5FLCUST01
Cod compatibilitate: XB5
tratament protector: TH
temperatura ambietala pentru depozitare: -40…70 °C
temperatura ambientala de functionare: -40…70 °C
categorie de supratensiune: Clasa II conforming to IEC 60536
grad de protectie IP: IP66 conformitate cu SR EN 60529
IP67 conformitate cu SR EN 60529
IP69 conformitate cu SR EN 60529
IP69K conformitate cu ISO 20653
Type 13 conformitate cu UL 50 E
Type 12 conformitate cu UL 50 E
Type 4 conformitate cu UL 50 E
Type 4X conformitate cu UL 50 E
grad de protectie IK: IK06 conforming to IEC 50102
Standarde: CSA C22.2 No 15
SR EN 60947-5-1
SR EN 60947-5-4
UL 60947-1
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
ISO 22196:2011
ISO 21702
certificari produs: listat de UL
CSA
CCC
EAC
rezistenta la vibratii: 5 gn (f= 10…500 Hz) conforming to IEC 60068-2-6
2 mm peak to peak (f= 2…10 Hz) conforming to IEC 60068-2-6
rezistenta la socuri: 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
25 gn (durata = 6 ms) pentru 1000 shocks on each axis conformitate cu IEC 60068-2-27
