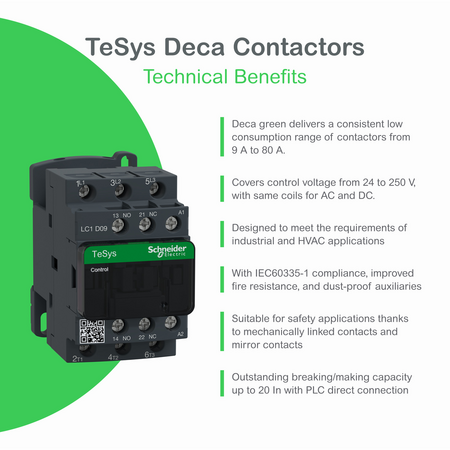

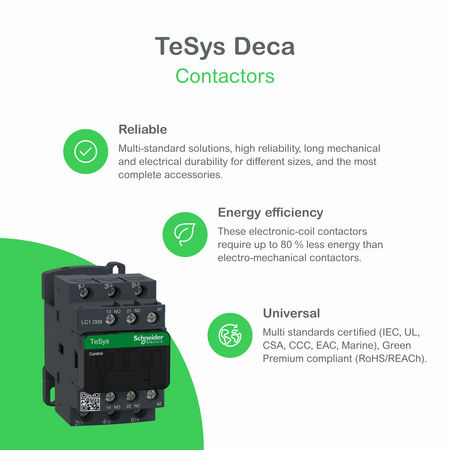

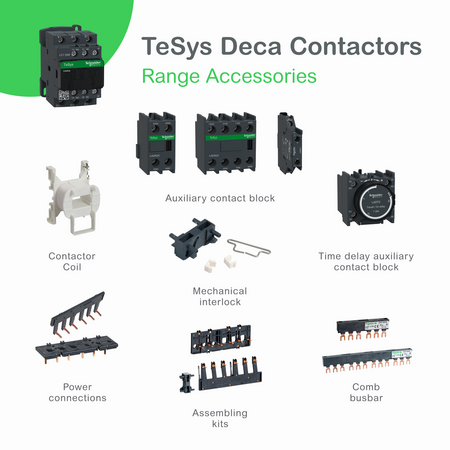

Contactor, TeSys Deca, 4P(2NO+2NC),AC-1, <=440V, 60A, bobina 48V CC, borna cu clema cu surub Schneider

Descriere produs

Gama: TeSys
gama de produse: TeSys Deca
Tip produs sau componenta: Contactor
nume scurt al dispozitivului: LP1D
aplicatie contactor: Sarcina rezistiva
categorie de utilizare: AC-1
descriere poli: 4P
[Ue] tensiune nominala de functionare: Circuit de alimentare <= 1000 V c.a. 25...400 Hz
[Ie] curent nominal de utilizare: 60 A (at [Uc] control circuit voltage: 48 V c.c.
Cod compatibilitate: LP1D
compozitie contact pol: 2 NO + 2 NC
capac de protectie: Cu
[Ith] curent termic conventional in aer liber: 60 A (at 60 °C) for circuit de alimentare
Irms capacitatea nominala la inchidere: 800 A at 440 V for circuit de alimentare conforming to SR EN 60947
capacitate de rupere nominala: 800 A at 440 V for circuit de alimentare conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil: 72 A 40 °C - 10 min for circuit de alimentare
165 A 40 °C - 1 min for circuit de alimentare
320 A 40 °C - 10 s for circuit de alimentare
720 A 40 °C - 1 s for circuit de alimentare
calibrul fuzibilului asociat: 80 A gG at <= 690 V coordination tip 1 for circuit de alimentare
80 A gG at <= 690 V coordination tip 2 for circuit de alimentare
impedanta medie: 1,5 mOhm - Ith 60 A 50 Hz for circuit de alimentare
puterea disipata pe pol: 5,4 W AC-1
[Ui] tensiune nominala de izolatie: Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
categorie de supratensiune: III
Grad de poluare: 3
[Uimp] tensiune de tinere la impuls: 6 kV conformitate cu SR EN 60947
nivel de incredere al securitatii: B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
durabilitate mecanica: 10 Mcycles
durabilitate electrica: 1,4 Mcycles 60 A AC-1 la Ue <= 440 V
tipul circuitului de comanda: C.c. c.c. Standard
tehnologie bobine: Supresor cu dioda limitatoare de varf bidirectionalaincorporat
limite de tensiune circuit de comanda: 0.1...0.3 Uc (-40…55 °C):eliminare c.c.
0,85...1,1 Uc (-40…55 °C):operaţional c.c.
consum de energie conectare in W: 22 W 20 °C)
consum de energie mentinere in W: 22 W la 20 °C
timp de functionare: 4...19 ms deschidere
12...26 ms inchidere
constanta de timp: 75 ms
viteza maxima de functionare: 3600 cic/h at 60 °C
conexiuni - borne: Circuit de alimentare: borne cu surub 1 2,5…25 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 2,5…16 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 2,5…25 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 2,5…25 mm² - cable stiffness: solid
Circuit de alimentare: borne cu surub 2 2,5…16 mm² - cable stiffness: solid
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid
cuplu de strangere: Circuit de alimentare 8 N.m - pornit borne cu surub - cablu 25…35 mm² hexagonal 4 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat O 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de alimentare 5 N.m - pornit borne cu surub - cablu 1…25 mm² hexagonal 4 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
suport de montare: Sina
Placa
standarde: CSA C22.2 No 15
SR EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
certificari produs: UL
CSA
CCC
EAC
UKCA
CB
DNV-GL
RINA
BV
LROS (Lloyds register of shipping)
grad de protectie IP: IP20 parte frontala conformitate cu SR EN 60529
temperatura permisa a aerului in jurul aparatului: -40…60 °C
60…70 °C cu declasare
altitudinea de functionare: 0...3000 m
rezistenta la foc: 850 °C conformitate cu IEC 60695-2-1
Intarziere flacara: V1 conformitate cu UL 94
rezistenta mecanica: Şocuri contactor deschis (8 Gn for 11 ms)
Şocuri contactor inchis (10 Gn pentru 11 ms)
Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor inchis (4 Gn, 5...300 Hz)
inaltime: 127 mm
latime: 85 mm
adancime: 182 mm
greutate neta: 2,21 kg
