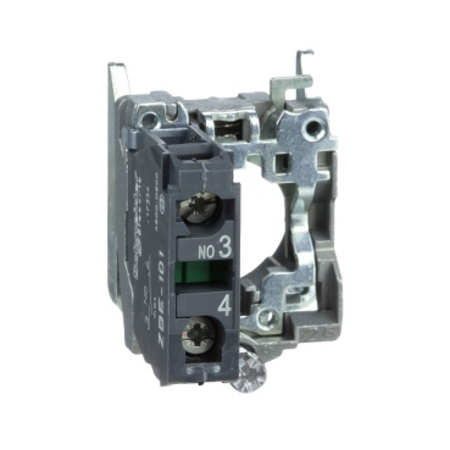

Bloc de Contacte Simplu cu Inel pentru Corp/de Fixare Borna cu Clema cu surub 1No Schneider
- Cod: ZB4BZ101
- Producator: Schneider
- Garantie: 24 luni
28,06 LEI / Buc
* pretul contine TVA
Verificare colet la livrare
Plata in 12 rate fara dobanda
Cadouri garantate la comenzi de peste 250 RON
Transport gratuit la comenzi de peste 300 RON
Descriere produs
gama de produse: Harmony XB4Tip produs sau componenta: Ansamblu corp complet/contact
nume scurt al dispozitivului: ZB4
material inel de fixare: Zamak
cantitate indivizibila de vanzare: 1
tip cap: Standard
tip si compozitie contacte: 1 NO
operare contacte: Decuplare lenta
tip bloc de contacte: Monofilar
Compozitie dispozitiv: Fixing collar
Corp
conexiuni - borne: Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1

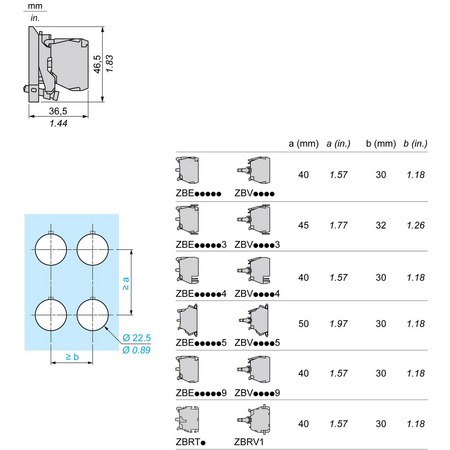

CAD latime globala: 30 mm
CAD inaltime globala: 47 mm
CAD adancime globala: 37 mm
descriere borne ISO nr. 1: (13-14)NO
greutate neta: 0,053 kg
utilizare contacte: Contacte standard
deschidere pozitiva: Fara
cursa de operare: 2,6 mm (modificarea stării electrice NO)
4,3 mm (cursă totală)
forta de actionare: 2,3 N modificarea stării electrice NO
cuplul de functionare: 0,05 N.m modificarea stării electrice NO
durabilitate mecanica: 5000000 cic
cuplu de strangere: 0,8…1,2 N.m conformitate cu IEC 60947-1
forma a capului surubului: Cruce compatibil cu Philips nr. 1 surubelnita
Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat O 4 mm surubelnita
Perforat compatibil cu plat O 5.5 mm surubelnita
Material contacte: Aliaj de argint (Ag/Ni)
protectie la scurtcircuit: 10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1
[Ith] curent termic conventional in aer liber: 10 A conformitate cu SR EN 60947-5-1
[Ui] tensiune nominala de izolatie: 600 V (grad de poluare 3) conformitate cu IEC 60947-1
[Uimp] tensiune de tinere la impuls: 6 kV conformitate cu IEC 60947-1
[Ie] curent nominal de utilizare: 3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1
durabilitate electrica: 10000000 cic, AC-15, 2 A la 230 V, rata de functionare 10000000 cic, AC-15, 3 A la 120 V, rata de functionare 10000000 cic, AC-15, 4 A la 24 V, rata de functionare 10000000 cic, DC-13, 0,2 A la 110 V, rata de functionare 10000000 cic, DC-13, 0,5 A la 24 V, rata de functionare securitatea electrica IEC 60947-5-4: Λ < 10exp(-6) la 5 V, 1 mA in mediu curat conformitate cu SR EN 60947-5-4
Λ < 10exp(-8) la 17 V, 5 mA in mediu curat conformitate cu SR EN 60947-5-4
prezentare dispozitiv: Basic sub-assemblies
tratament protector: TH
temperatura ambietala pentru depozitare: -40…70 °C
temperatura ambientala de functionare: -40…70 °C
grad de protectie IP: IP20 conformitate cu SR EN 60529
standarde: CSA C22.2 No 15
SR EN 60947-5-1
UL 60947-1
JIS C8201-5-1
SR EN 60947-5-4
IEC 60947-5-5
IEC 60947-1
JIS C8201-1
certificari produs: BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
rezistenta la vibratii: 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
rezistenta la socuri: 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
